前言

最近项目中需要使用到圆角来展示内容。原先用得多的是用Canvas.clipXXX()或者是使用Paint.setXfermode()，现在用一个简单的方式就可实现，就是SDK21开始引入的ViewOutlineProvider类，用法也很简单。

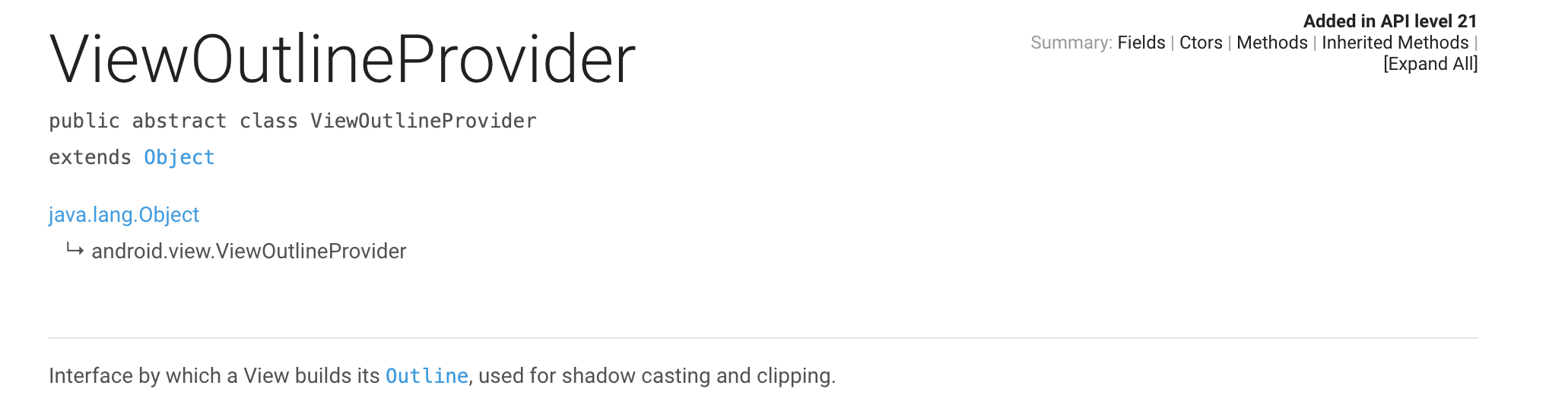

ViewOutlineProvider

Interface by which a View builds its Outline, used for shadow casting and clipping.

从上面官网的说明可以了解到ViewOutlineProvider有两个作用：裁剪、阴影。

用法

利用裁剪实现圆角方法：

ViewOutlineProvider outlineProvider = new ViewOutlineProvider() {
         @Override
         public void getOutline(View view, Outline outline) {
             outline.setRoundRect(0, 0, view.getWidth(), view.getHeight(), 30);
           //30为圆角半径，可自行修改
         }
     };
     View view = findViewById(R.id.view);//需要设置圆角的控件
     view.setOutlineProvider(outlineProvider);//将ViewOutlineProvider设置给view
     view.setClipToOutline(true);//只有设置为true才能进行裁剪，false时不裁剪

可以看到只要3步即可实现：

1. 创建ViewOutlineProvider，
2. 实现getOutline()方法，使用Outline.setRoundRect()设置圆角矩阵，即裁剪后留下的有效区域
3. 将ViewOutlineProvider设置给需要的View，并调用View.setClipToOutline(true)开启裁剪

当然也可以调用View.setClipToOutline(false)关闭裁剪。

还有如下方法提供不同效果：

Outline.setOval()

Outline.setRect()

等……..

Outline类内部主要是有如下几个成员变量记录

/** @hide */
@Mode
public int mMode = MODE_EMPTY;

/**
 * Only guaranteed to be non-null when mode == MODE_CONVEX_PATH
 *
 * @hide
 */
public Path mPath;

/** @hide */
public final Rect mRect = new Rect();
/** @hide */
public float mRadius = RADIUS_UNDEFINED;
/** @hide */
public float mAlpha;

利弊

利：使用方便

弊：必须要SDK>=21才能使用

SDK<21解决方式

SDK<21的这里提供一种，可直接使用

/**
 * 圆角的RelativeLayout,如需要其他布局的圆角，可直接修改继承的父类
 */

public class RoundRectLayout extends RelativeLayout {

    //圆角裁剪范围
    private Path mPath;
    //圆角半径
    private int mRadius = 30;

    private int mWidth;
    private int mHeight;

    //是否开启圆角
    private boolean mRoundMode = true;

    public RoundRectLayout(Context context) {
        super(context);
        init();
    }

    public RoundRectLayout(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }

    @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        mWidth = w;
        mHeight = h;
    }

    private void init() {
        if (Build.VERSION.SDK_INT > Build.VERSION_CODES.JELLY_BEAN) {
            setBackground(new ColorDrawable(0x33ff0000));
        } else {
            setBackgroundDrawable(new ColorDrawable(0x33ff0000));
        }

        mPath = new Path();
        mPath.setFillType(Path.FillType.EVEN_ODD);

    }

    /**
     * 设置是否圆角裁边
     *
     * @param roundMode
     */
    public void setRoundMode(boolean roundMode) {
        mRoundMode = roundMode;
        invalidate();
    }

    /**
     * 设置圆角半径
     *
     * @param radius
     */
    public void setCornerRadius(int radius) {
        mRadius = radius;
        invalidate();
    }

    private void refreshRoundPath() {

        mPath.reset();

        if (mRoundMode) {
            mPath.addRoundRect(new RectF(0, 0, mWidth, mHeight), mRadius, mRadius, Path.Direction.CW);
        }

    }

    @Override
    public void draw(Canvas canvas) {

        if (mRoundMode) {
            int saveCount = canvas.save();

            refreshRoundPath();

            canvas.clipPath(mPath);
            super.draw(canvas);

            canvas.restoreToCount(saveCount);
        } else {
            super.draw(canvas);
        }


    }
}
